管式土壤墒情监测仪的功能及应用

       我们将能够对不同土层中土壤温度和含水量状态进行进行实时动态监测的传感器,称为管式土壤墒情监测仪。

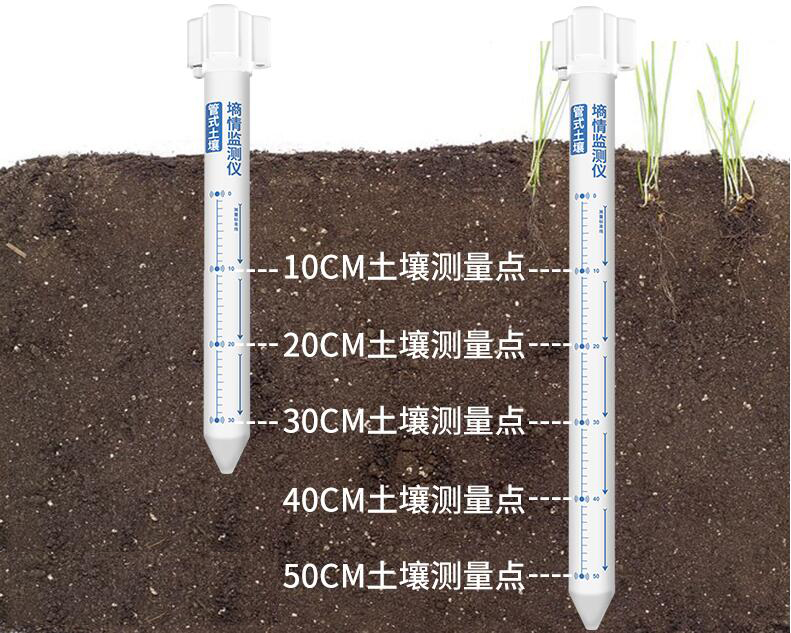

       我司自主研发的管式土壤墒情监测仪以介电常数原理为基础,采用TDR测量方式和分层设点的监测结构,每个10cm配置一个温湿度测点,通过设备内部发射的近1G赫兹的高频探测波,实时监测各层土壤的温度和含水量情况,默认为最低3层或最高5层,但同时支持定做更多层的管式土壤墒情监测仪。

产品特点:

       (1)管式土壤墒情监测仪的外壳采用PVC塑料管制作,能够保护传感器的电极并不与土壤直接接触;

       (2)监测时,即可有效避免电力对土壤及土壤中的植物的干扰,也使探测波不受土壤盐离子和化肥、农药、灌溉等农业活动的影响,实现有效感知土壤的真实状态,确保数据精准。

供电方式:

       管式土壤墒情监测仪采用内置电池供电方式,电池充满电后能供户外工作一周,如果长期使用建议配置10W的太阳能充电板给内置电池持续供电,这样能够避免长期户外工作出现电池无电的情况。


安装方式:

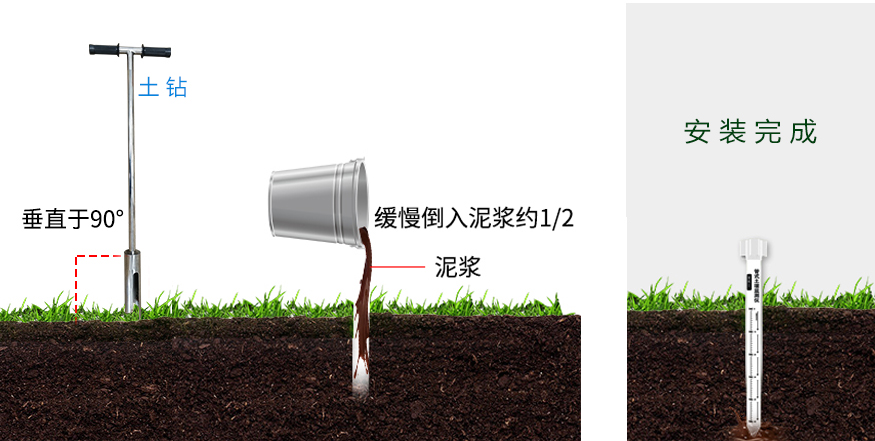

       首先选定的位置,用土钻RS-TZ-1以与地面垂直90°的方向打地孔,直到孔深与管式土壤墒情监测仪所标识的安装位置齐平而保证放入、取出监测仪都比较顺畅;

       第二制作泥浆,可选择土钻挖出的土壤,将其搓细并去除石子、草根等杂质,加入水,充分搅拌至粘稠状;

       第三安装,将泥浆倒入孔洞大约1/2 的位置,再将监测仪缓慢转动并下压至正确的深度,保持监测仪的安装标线位置与洞口齐平。为防止结块影响水分下渗,需将监测仪周围3CM以外多余的泥浆清除。

       待泥浆恢复正常状态后,将管式土壤墒情监测仪的顶盖拔掉,长按设备按钮,当其发出“滴”声后设备开机,随即就可开始正常运行工作。

       为确保管式土壤墒情监测仪长期稳定监测,避免外在因素对其造成影响,如若安装在低洼的地方,容易出现雨水倒灌进设备内部,从而引起设备短路或线路故障。所以,我们要需选择在地势相对较高且平坦的位置安装监测仪,以确保监测数据的精准度。


两种通讯方式:

       一是采用标准的Modbus-RTU485通信模式,通过485总线将数据上传至监控软件,最远通信可达2000米。

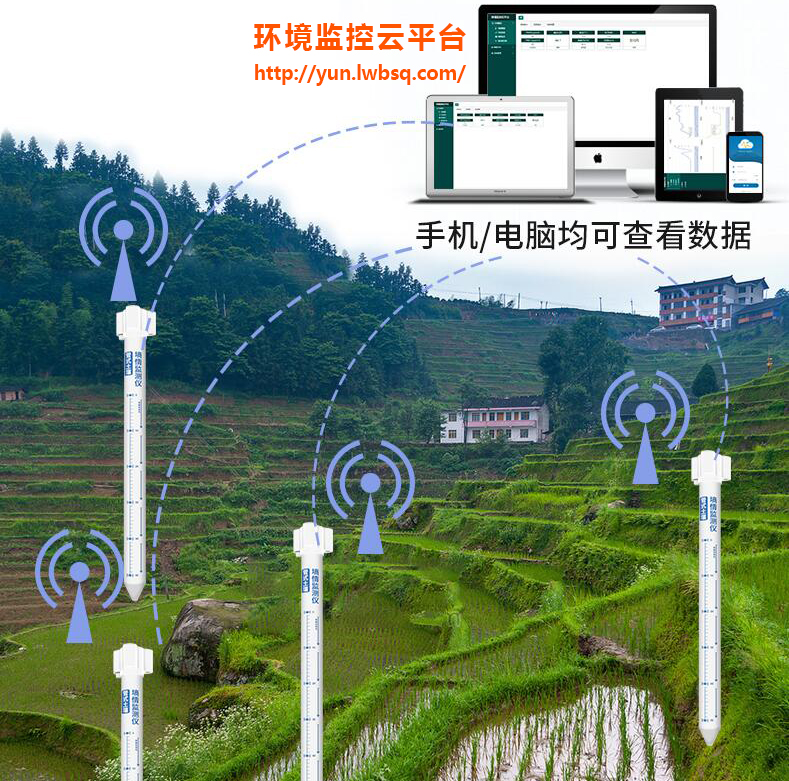

       另一种是通过GPRS/4G的通讯方式,通过内置的手机卡或物联卡借助基站将数据上传至监控平台,在太阳能供电或电池供电时,分别以30S或5min的上传间隔将数据上传,这种通讯方式不受通讯距离的限制。

       管式土壤墒情监测仪具有高精度、高稳定性及安装方便、操作简单等特点,可对土壤墒情实施快速、全面的动态监测,已被广泛应用在气象监测站、农业种植、水利工程等场所。
